LUCMSG65-50

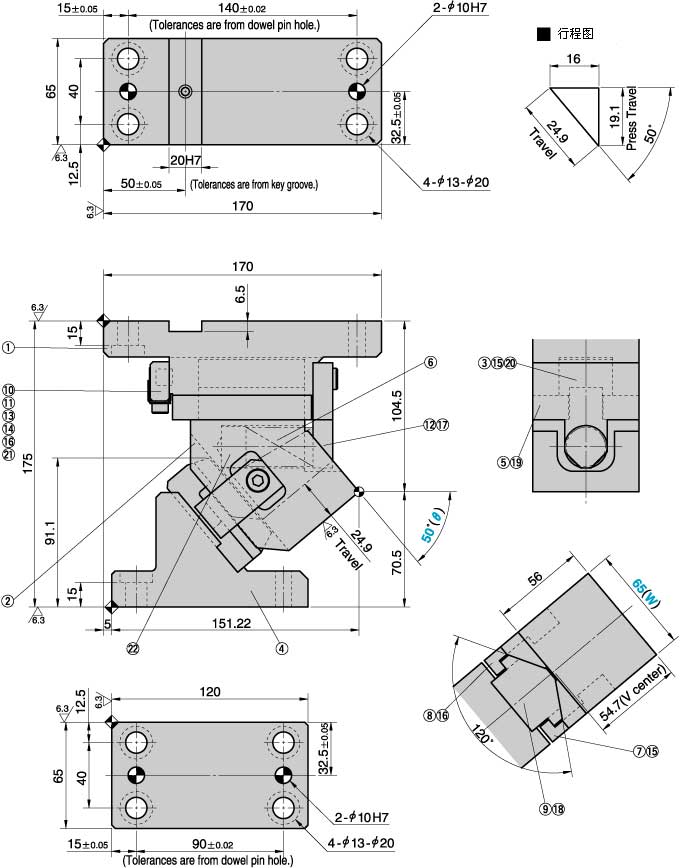

•产品分解表
No. 名称 数量 材质、备注
(1) 驱动块 1 HT300
(2) 滑动块 1 HT300
(3) 导向滑座 1 铜合金+GR
(4) 底座 1 HT300
(5) 导向压板 2 铜合金+GR
(6) 弹簧 1 TL25-65
(7) 强制拉回块 A 1 45
(8) 强制拉回块 B 1 45
(9) 凸V型导板 1 铜合金+GR
(10) 挡板 1 45
(11) 挡板固定板 1 45
(12) 弹簧挡板 1 45
(13) 缓冲块 2 聚胺脂
(14) 弹簧垫圈 1 L=12.5
(15) 定位销 1 φ8×30
(16) 内六角沉头螺钉 4 LCS-M8-18
(17) 内六角螺钉 2 M8×20
(18) 内六角螺钉 2 M10×30
(19) 内六角螺钉 4 M8×16
(20) 内六角螺钉 2 M10×20
(21) 内六角螺钉 1 M6×10
(22) 弹簧垫块 1 45

行程

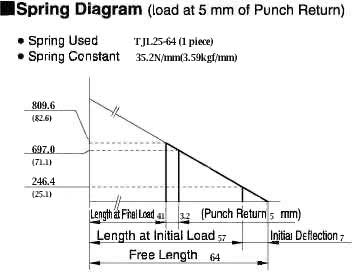

S		 加工力 kN(tonf) 弹簧力 N(kgf) 重量
kg		 代号 (W) (θ)
标准加工力
(100万次)		 允许加工力
(30万次)		 初压 终压
24.9 29.4
(3.0) 		58.8
(6.0) 		246.4
(25.1) 		809.6
(82.6) 		9.9 LUCMSG 65 50

Order
Catalog No.
(W)
 -
(θ)
LUCMSG 65 - 50
