欧科模具
LUCMSG80-00

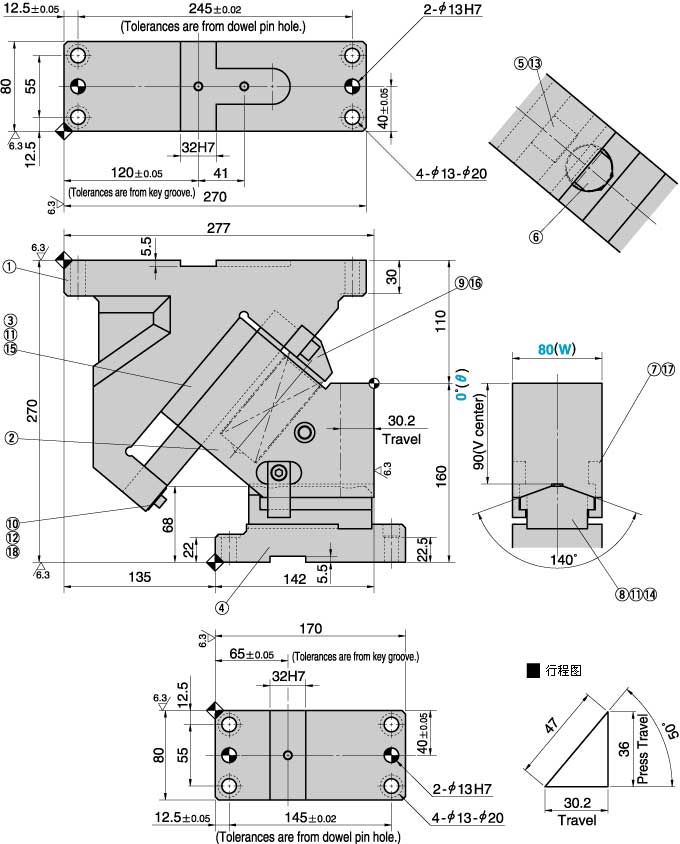

•产品分解表
No. 名称 数量 材质、备注
(1) 驱动块 1 HT300
(2) 滑动块 1 HT300
(3) 板 1 铜合金+GR
(4) 底座 1 HT300
(5) 导滑轨 1 铜合金+GR
(6) 弹簧 1 TL40-150
(7) 强制拉回块 2 45
(8) 凸V型导板 1 铜合金+GR
(9) 弹簧挡板 1 45
(10) 导滑轨压板 1 45
(11) 定位销 4 SUJ2 φ8×30
(12) 弹簧垫圈 2 L=12.5
(13) 内六角螺钉 1 M12×35
(14) 内六角螺钉 2 M12×40
(15) 内六角螺钉 4 M10×25
(16) 内六角螺钉 2 M10×35
(17) 内六角沉头螺钉 2 LCS-M8-18
(18) 内六角螺钉 2 M6×10

行程
S		 加工力 kN(tonf) 弹簧力 N(kgf) 重量
kg 		代号 (W) (θ)
标准加工力
(100万次) 		允许加工力
(30万次)		 初压 终压
30.2 49.0
(5.0) 		98.0
(10.0) 		296.1
(30.2) 		1842.4
(187.9) 		34.0 LUCMSG 80 00

Order
Catalog No.
(W)
 -
(θ)
LUCMSG 80 - 00
