欧科模具
LUCMSG80-25

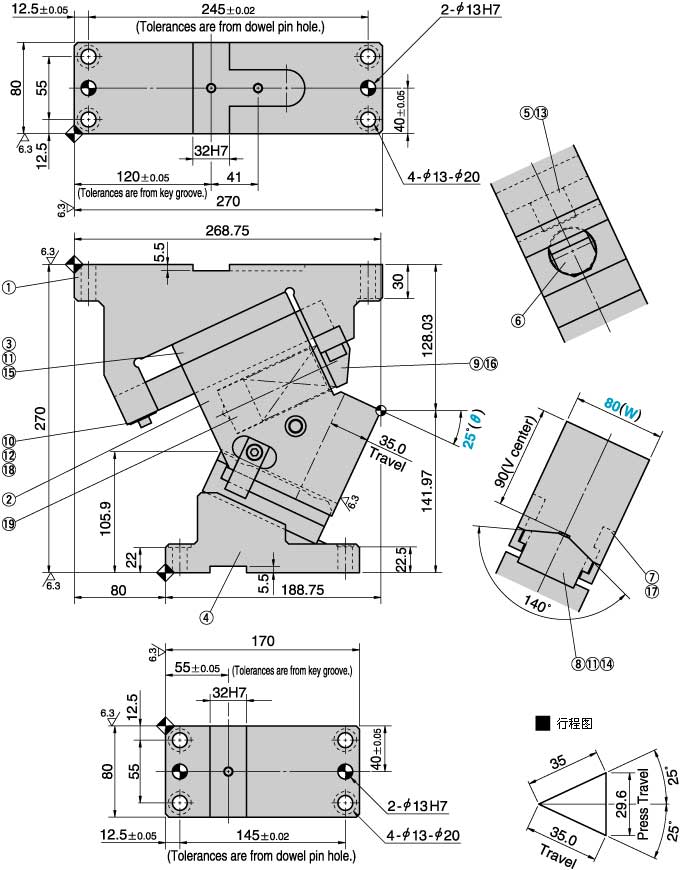

•产品分解表
No. 名称 数量 材质、备注
(1) 驱动块 1 HT300
(2) 滑动块 1 HT300
(3) 板 1 铜合金+GR
(4) 底座 1 HT300
(5) 导向轨 1 铜合金+GR
(6) 弹簧 1 TL40-115
(7) 强制拉回块 2 45
(8) 凸V型导板 1 铜合金+GR
(9) 弹簧挡板 1 45
(10) 导滑轨压板 1 45
(11) 定位销 4 SUJ2 φ8×30
(12) 弹簧垫圈 2 L=12.5
(13) 内六角螺钉 1 M12×35
(14) 内六角螺钉 2 M12×40
(15) 内六角螺钉 4 M10×25
(16) 内六角螺钉 2 M10×35
(17) 内六角沉头螺钉 2 LCS-M8-18
(18) 内六角螺钉 2 M6×10
(19) 弹簧挡块 1 45

行程
S		 加工力kN(tonf) 弹簧力 N(kgf) 重量
kg 		代号 (W) (θ)
标准加工力
(100万次) 		允许加工力
(30万次)		 初压 终压
35.0 49.0
(5.0) 		98.0
(10.0) 		391.5
(39.9) 		1914.0
(195.2) 		30.0 LUCMSG 80 25

Order
Catalog No.
(W)
 -
(θ)
LUCMSG 80 - 25
