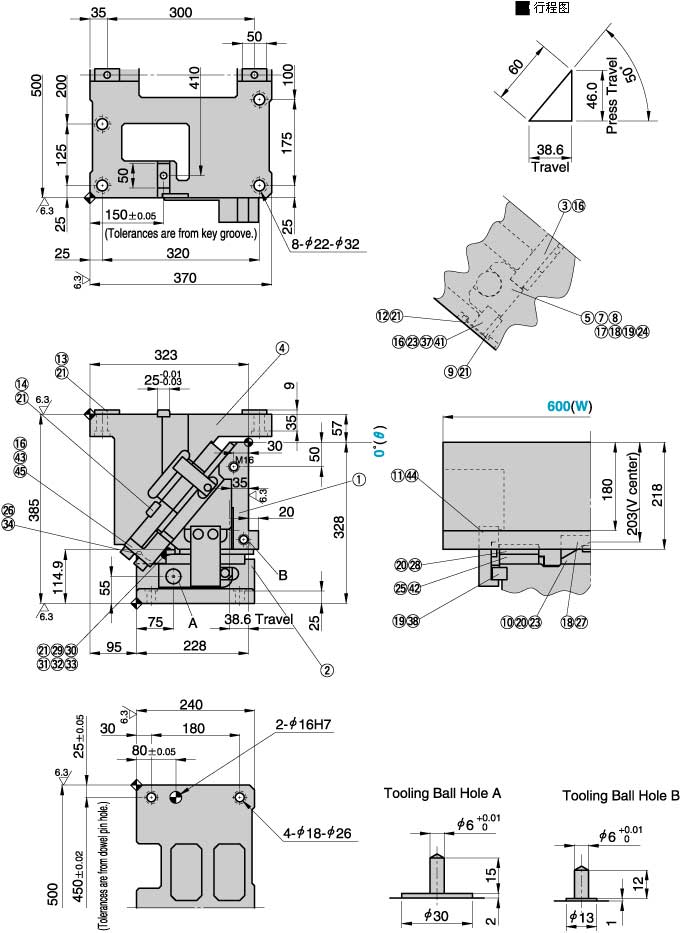

•产品分解表.
| No. |
名称 |
数量 |
材质、备注 |
| (1) |
滑动块 |
1 |
HT300 |
| (2) |
底座 |
1 |
HT300 |
| (3) |
上导板 A |
1 |
45 |
| (4) |
驱动块 |
1 |
HT300 |
| (5) |
弹簧滑座 |
2 |
QT500+GR |
| (7) |
弹簧垫板 |
2 |
45 |
| (8) |
弹簧挡板 |
2 |
45 |
| (9) |
下导板 B |
6 |
铜合金+GR |
| (10) |
凸V型导板 |
1 |
铜合金+GR |
| (11) |
强制拉回块 |
2 |
45 |
| (12) |
限浣?#22359; |
2 |
45 |
| (13) |
定位键A |
4 |
45 |
| (14) |
定位键B |
4 |
45 |
| (23) |
定位销 |
6 |
φ12×40 |
| (24) |
缓冲块 |
4 |
聚胺脂 |
| (25) |
付导板 A |
2 |
铜合金+GR |
| (27) |
凹V形导板 |
1 |
45 |
| (28) |
付导板 B |
2 |
45 |
| (29) |
辊轮托架 |
1 |
45 |
| (30) |
辊轮 |
1 |
45 |
| (31) |
辊轮闭销 |
1 |
45 |
| (32) |
辊轮轴套 |
1 |
铜合金 |
| (33) |
E型闭销卡簧 |
2 |
φ9 |
| (34) |
预压底座 |
1 |
45 |
| (37) |
上导板 B |
R/L1 |
45 |
| (38) |
强制拉回固定块 |
2 |
45 |
| (41) |
挡板 |
2 |
45 |
| (43) |
安装定位块 |
2 |
45 |
行程
S |
加工力 kN(tonf) |
弹簧力 N(kgf) |
滑动块重量
kg |
全重量
kg |
代号 |
(W) |
(θ) |
标准加工力
(100万次) |
允许加工力
(30万次) |
初压 |
终压 |
| 38.6 |
313.6
(32.0)
|
940.8
(95.9)
|
0.0
(0.0) |
19600.0
(1998.7)
|
111.4 |
263.7 |
LUCMSL
|
600
|
00
|
 |
Order |
|
|
- |
|
| LUCMSL |
600 |
- |
00 |
|
