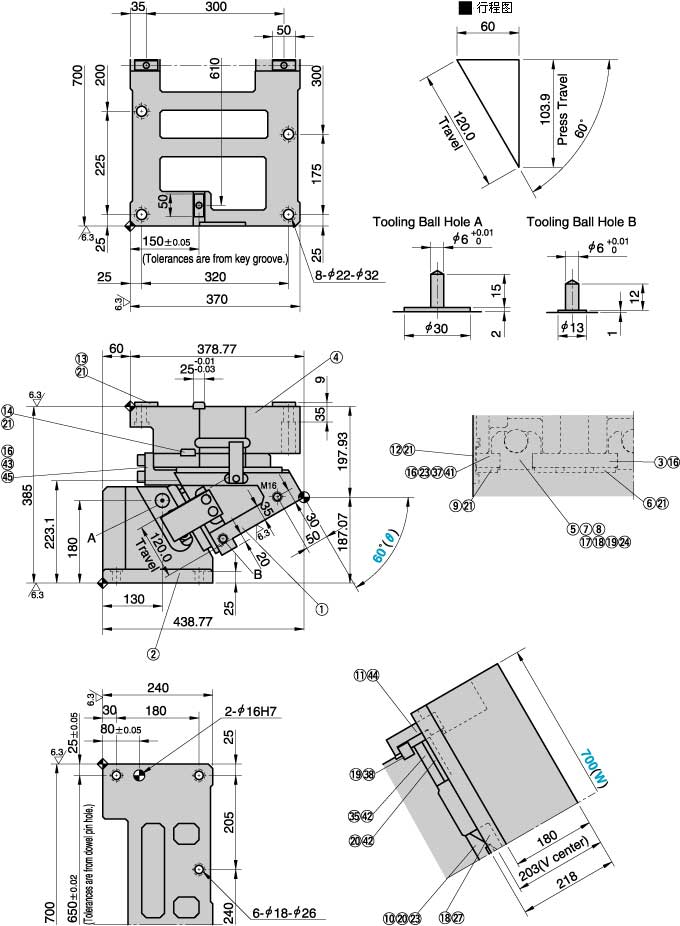

•产品分解表.
| No. |
名称 |
数量 |
材质、备注 |
| (1) |
滑动块 |
1 |
HT300 |
| (2) |
底座 |
1 |
HT300 |
| (3) |
上导板 A |
2 |
45 |
| (4) |
驱动块 |
1 |
HT300 |
| (5) |
弹簧滑座 |
3 |
45 |
| (7) |
弹簧垫板 |
3 |
45 |
| (8) |
弹簧挡板 |
3 |
45 |
| (9) |
下导板 B |
8 |
铜合金+GR |
| (10) |
凸V型导板 |
1 |
铜合金+GR |
| (11) |
强制拉回块 |
2 |
45 |
| (12) |
限浣?#22359; |
2 |
45 |
| (13) |
定位键A |
4 |
45 |
| (14) |
定位键B |
6 |
45 |
| (23) |
定位销 |
6 |
SUJ2 φ12×40 |
| (24) |
缓冲块 |
6 |
聚胺脂 |
| (27) |
凹V形导板 |
1 |
45 |
| (35) |
付导板 A |
2 |
铜合金+GR |
| (37) |
上导板 B |
R/L1 |
45 |
| (38) |
强制拉回固定块 |
2 |
45 |
| (40) |
付导板 B |
2 |
45 |
| (41) |
挡板 |
3 |
45 |
| (43) |
安装定位块 |
2 |
45 |
行程
S |
加工力 kN(tonf) |
弹簧力 N(kgf) |
滑动块重量
kg |
全重量
kg |
代号 |
(W) |
(θ) |
标准加工力
(100万次) |
允许加工力
(30万次) |
初压 |
终压 |
| 120.0 |
470.4
(48.0)
|
1411.2
(143.9)
|
0.0
(0.0) |
29400.0
(2998.0)
|
164.7 |
389.3 |
LUCMSL
|
700
|
60
|
 |
Order |
|
|
- |
|
| LUCMSL |
700 |
- |
60 |
|
