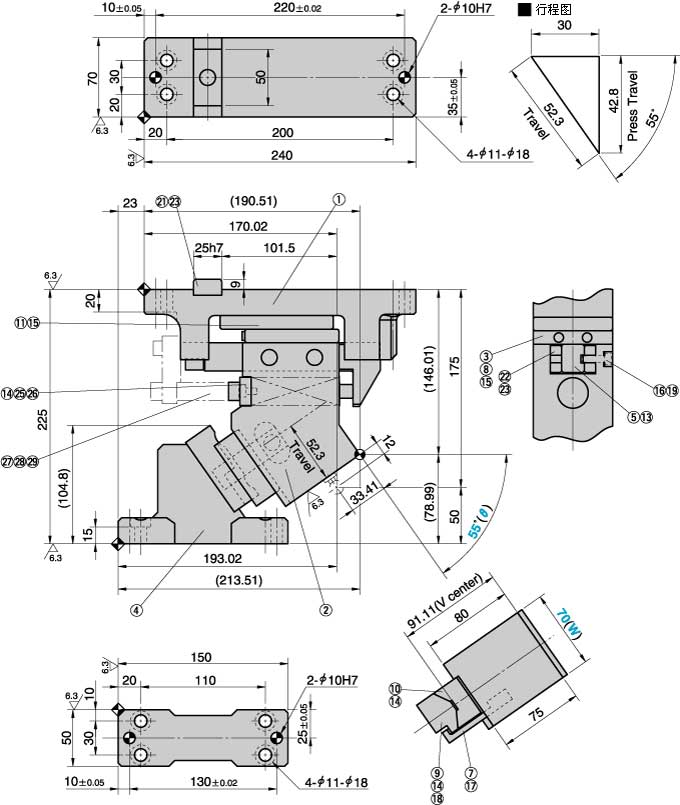

•产品分解表
| No. |
名称 |
数量 |
材质、备注 |
| (1) |
驱动块 |
1 |
HT300 |
| (2) |
滑动块 |
1 |
HT300 |
| (3) |
板A |
1 |
铜合金+GR |
| (4) |
底座 |
1 |
HT300 |
| (5) |
导滑轨 |
1 |
45 |
| (6) |
弹簧 |
1 |
TL25-100\TSM0300-50-150 |
| (7) |
强制拉回块 |
1 |
45 |
| (8) |
缓冲块 |
2 |
聚胺脂 |
| (9) |
凸V型导板 |
1 |
铜合金+GR |
| (10) |
凹V型导板 |
1 |
45 |
| (11) |
板B |
1 |
45 |
| (18) |
定位销 |
1 |
φ8×25 |
| (19) |
弹簧垫圈 |
1 |
L=12.5 |
| (21) |
定位键 |
1 |
45 |
| (22) |
板C |
2 |
铜合金+GR |
| (24) |
弹簧挡板 |
1 |
45（TL25-100弹簧使用） |
| (26) |
弹簧挡板 |
1 |
45 |
| (27) |
安装定位板 |
1 |
45 |
行程
S |
加工力 kN(tonf) |
弹簧力 N(kgf) |
重量
kg |
代号 |
(W) |
(θ) |
Spring Type |
| 初压 |
终压 |
| 52.3
|
98.1
(10.0)
|
- |
- |
14.1 |
LUCMSN |
70 |
55 |
- |
| - |
|
|
| - |
2350.0
(239.6) |
GK
(TOSS) |
68.6
(7.0) |
657.0
(67.0) |
(TL25-100) |
 |
Order |
|
|
- |
|
| LUCMSN |
70 |
- |
55 |
|
