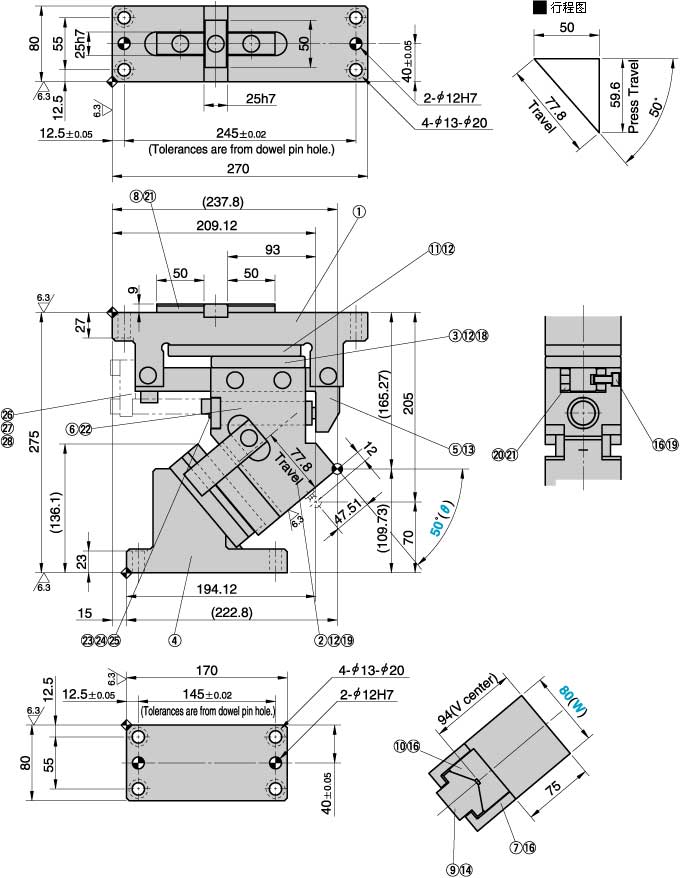

•产品分解表
| No. |
名称 |
数量 |
材质，备注 |
| (1) |
驱动块 |
1 |
HT300 |
| (2) |
滑动块 |
1 |
HT300 |
| (3) |
板A |
1 |
铜合金+GR |
| (4) |
底座 |
1 |
HT300 |
| (5) |
导滑轨 |
1 |
45 |
| (6) |
弹簧 |
1 |
TL30-150/TSM0150-050 |
| (7) |
强制拉回块 |
2 |
45 |
| (8) |
定位键 |
3 |
45 |
| (9) |
凸v型导板 |
1 |
铜合金+GR |
| (10) |
凹v型导板 |
1 |
45 |
| (11) |
板B |
1 |
45 |
| (18) |
定位销 |
2 |
φ8×25 |
| (19) |
弹簧垫圈 |
3 |
L=16 |
| (20) |
板C |
2 |
铜合金+GR |
| (22) |
弹簧定位销 |
1 |
45（TL30-150弹簧使用 |
| (24) |
弹簧挡板 |
1 |
45 |
| (26) |
安装定位板 |
1 |
45 |
行程
S |
加工力 kN(tonf) |
弹簧力 N(kgf) |
重量
kg |
代号 |
(W) |
(θ) |
Spring Type |
| 初压 |
终压 |
| 77.8
|
264.7
(27.0) |
- |
- |
24.9 |
LUCMSN |
80 |
50 |
- |
| - |
1421.0
(144.9) |
|
| - |
2350.0
(239.6) |
GK
(TOSS) |
73.5
(7.5) |
1225.8
(125.0) |
(TL30-150) |
 |
Order |
|
|
- |
|
| LUCMSN |
80 |
- |
50 |
|
